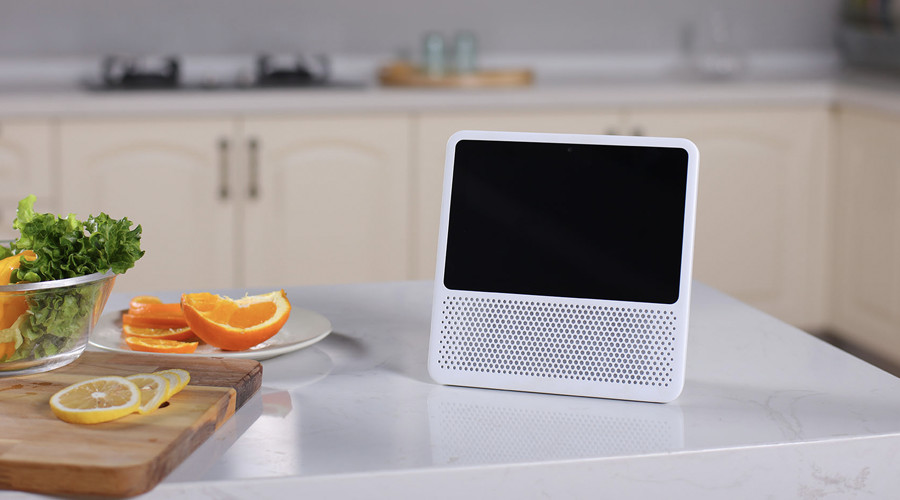

最近买了小度在家1S带屏智能音箱体验，现在官网售价329，还是很值得体验的，下面通过拆机给大家分析一下这款音箱的硬件和做工。

撕开小度在家1S底部的防滑脚垫，拧掉四个螺丝,然后从旁边用塑料棒撬开。

撬开上表盖之后,揭开音箱主体。主板上面被一块黑色的散热铁块覆盖，用于给主板上的芯片散热。音箱的主体里面有一个黑色的音腔，音腔被四个大螺丝固定在主体内，音腔上面有一个发声喇叭，侧面是两个被动振膜。主板上的供电和声音信号是通过排线和插线与音箱主体连接。

七寸的触摸屏是外嵌在上盖的，可以看到主板连接的天线固定在上表盖的通音控附近，采用粘贴固定的方式，上盖的通音孔采用美观的蜂窝状设计，并且布了一层白色的防尘泡棉。

拆下音腔，并且卸下喇叭的螺丝，可以看到喇叭背部有生产日期，但是没有具体的功率参数和阻抗参数。连接喇叭的线都有减震泡棉包裹着，这是为了减少线因喇叭引了共振而发出异响声。音箱表面也设技有高密度泡棉用作缓冲保护。

卸掉音腔后可以看到音箱后盖上下分别有一小块电路板，上面的是按键板和麦克风板，下面的是电源接口板和Micro USB接口板。两块PCB板分别用排线与主板进行连接。

上面的麦克风板有三个贴片硅麦，硅麦用泡棉胶套套住以提高了拾音的准确性。麦克风声音的采集用的是芯智汇的AC108方案，这是一颗高集成度4通道ADC，专门用于多麦克风阵列的声音采集与应用。这个电路板呈心型对上结构，看起来比较美观。

电源接口板比较简单，正面是电源接口，背面是Micro USB口，这两个pcb板，从旁边的孔金色光亮的铜箔可以看出，都采用了绿油沉金的PCB制作工艺。

上面盖的特写，可以看到左边有一根FPC排线,排线是与前面板的七寸液晶屏连接的。中间的排线则是管理触摸控制的，右边的是IPX接口WiFi天线。

卸下主板,并把表面的散热片和屏蔽罩拆下来，可以看到屏蔽罩和散热片都用导热硅胶与主板上CPU和电源管理IC芯片直接接触，进行导热。同时屏蔽罩还能防止对周边产生电磁干扰。通过主板上金黄色的焊盘判断该主板也是用绿油沉金的PCB制作工艺。

卸下主板,并把表面的散热片和屏蔽罩拆下来，可以看到屏蔽罩和散热片都用导热硅胶与主板上CPU和电源管理IC芯片直接接触，进行导热。同时屏蔽罩还能防止对周边产生电磁干扰。通过主板上金黄色的焊盘判断该主板也是用绿油沉金的PCB制作工艺。

电源管理芯片用的是圣邦微出品的SGM6132芯片+联发科MT6357V，SGM6132视一款DCDC降压稳压芯片，支持31V的最大输入电压和最大3A电流，联发科MT6357V包含5块DCDC转换器和29个LDO低压差线性稳压。还有德州仪器TI的TPA3110D功放芯片，单路输出最大15W，供电电压8-26V。

最后上一张拆解的全家福。

总结：
1. 从拆解看，白色ABS材质外壳耐看时尚，PCB板采用沉金工艺提升了板子质量和电器性能，通过大面积散热片和导热硅胶来给主CPU和电源管理IC散热，确保供电的稳定性，顶部3环形MIC能达到5米的拾音距离。
2. 用的元器件是优质厂商器件，像联发科，TI，三星等，优质器件保证了质量。
3. 相比上一代小度在家带屏音箱，小度在家1S售价更低但功能齐全，相比于同类型的带屏智能音箱，如699的天猫精灵CC和698的腾讯叮当，329的小度在家1S还是非常值得购买！
